ZDSY電動Y型疏水閥
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
ZDSY型電動Y型疏水閥由新系列電動執行機構和Y 型疏水閥二部分級成，Y型疏水閥的閥體二端為焊接。 執行機構有電開、電關二種作用形式：當輸入信號增加，閥從關閉位置逐漸轉向開啟位置的為電開式。當輸入信號增加，閥從開啟位置逐漸變向關閉位置的為電關式。
原理：
電動疏水閥是接受來自調節儀表輸入的電流信號，經電動執行機構的作用，產生軸向推力，通過連接桿，改變閥芯與閥座的流通面積，直到電動執行機構是位置反饋信號電流與輸入信號電流等，從而達到自動調節工藝參數。
規格與技術參數
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系數 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 |
額定行程（mm） | 16 | 25 | 40 | |||||
公稱壓力PN | 150Lb（2.0MPa）300Lb（5.0MPa）600Lb（10MPa）900Lb（15MPa）1500Lb（25.0MPa） | |||||||
工作溫度t（℃） | -20~425℃ | |||||||
信號范圍 | 40~20mADC 200VAC 380VAC | |||||||
電源 | 220VAC 50HZ 380VAC 50HZ 60HZ | |||||||
允許泄漏量（1/R） | 近似于0泄漏 | |||||||
靈敏度 | ±（0.5~5%）F.S | |||||||
主要零件材料 表2
零件名稱 | 材料 |
閥體 | ZG270-500 ZG1Cr18Ni9Ti |
閥蓋 | 45鋼 1 Cr18Ni9Ti |
閥桿、推桿 | 1Cr18Ni9Ti |
閥芯、閥座 | 在1Cr18Ni9Ti主體上堆焊司太萊合金 |
填料 | 紡織柔性石墨 |
墊片 | 夾316絲高目柔性石墨 |
注：以上為常用材料，具體牌號以定貨合同為準。

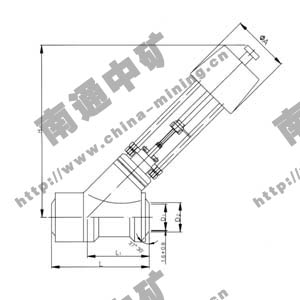

外形尺寸及重量
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
合格壓力 | 300Lb | 300Lb | 300Lb | 300Lb | 300Lb | 300Lb | 300Lb | 300Lb |
L | 272 | 272 | 272 | 272 | 272 | 272 | 300 | 300 |
L1 | 179 | 179 | 179 | 179 | 179 | 179 | 190 | 190 |
?A | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 |
H | 569 | 569 | 569 | 591 | 591 | 638 | 638 | 638 |
D1 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
D2 | 25 | 32 | 38 | 45 | 57 | 76 | 90 | 109 |
注：其它壓力等級產品外形尺寸同上。
