高溫調節閘閥(三次風閥)
丁寶勤 13906276368(技術)
電話:0513-88400999 傳真:0513-88400998 郵箱:jszk@vip.163.com

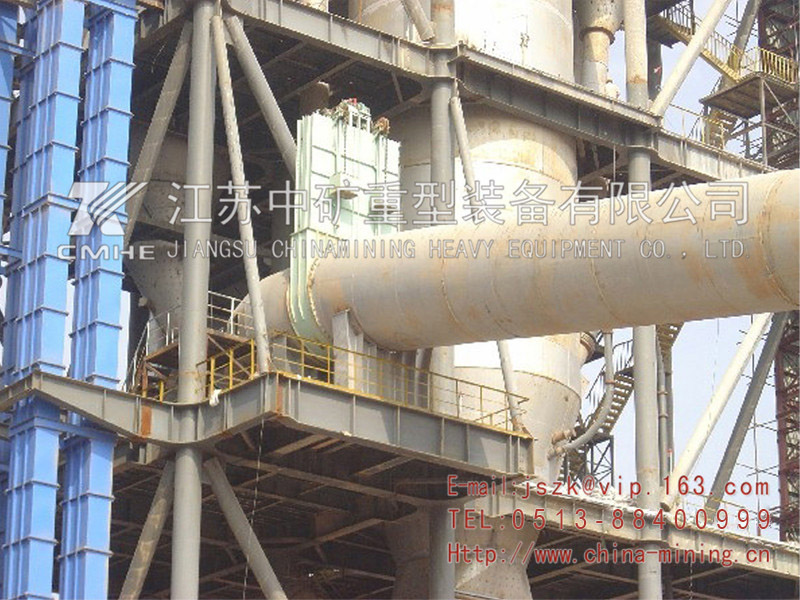

三次風閥現場安裝使用圖

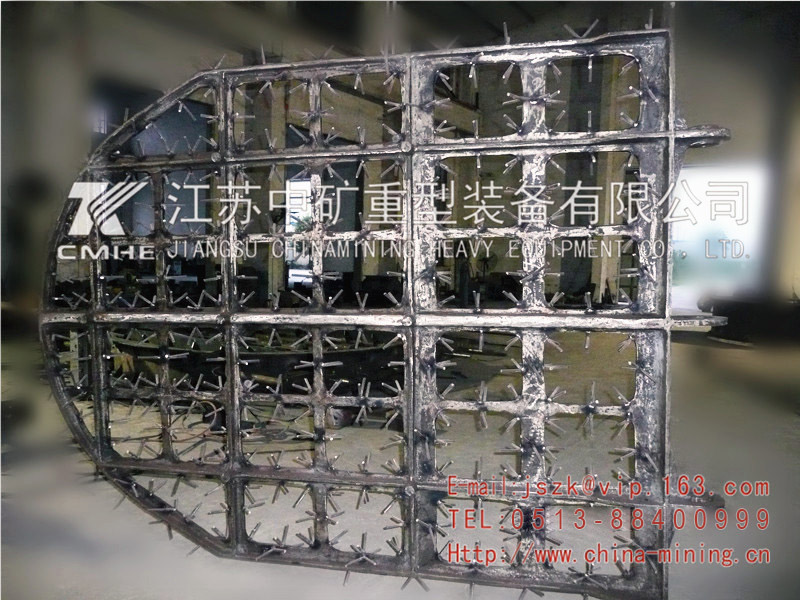

三次風閥閥板
      ZDZF-G高溫調節閘閥,高溫調節閘閥,三次風高溫調節閥,三次風閥,電動調節高溫閘閥,它與DKJ電動卷揚機配套使用。在化工、電力、冶金、建材等工業中對高溫管道中流動的介質進行自動調節與控制,它具有流通能大,動作靈敏穩定,結構簡單,維修方便,耐溫性能強。

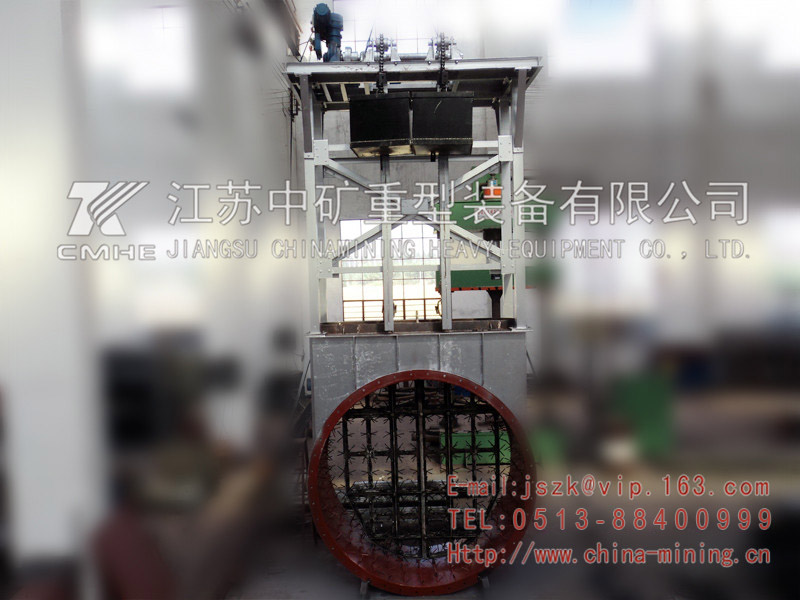

                                                                     三次風高溫閘閥閥體

ZDZF-G高溫調節閘閥,高溫調節閘閥,三次風高溫調節閥,三次風閥,電動調節高溫閘閥技術性能:
      1. 牽引力上限:1000Kg
          卷簡直徑:500mm
          卷簡長度:250
       2.輸入信號:4-200mA
          基本誤差:±2.5%
          電源電壓:220 20V -30V 50Hz
          出軸每轉時間:100+-20s
          出軸工作角移位:0~90
技術性能
   1. 閘板上下移動速度:176m/min
   2. 工作溫度上限:1100℃
外形尺寸見(表圖)

結構及外形尺寸
| DN | D | D1 | D2 | B | H | I | Z-Φ |
| 1350 | 1900 | 1830 | 1750 | 1080 | 5190 | 1500 | 40-Φ24 |
| 1600 | 2150 | 2080 | 2000 | 1000 | 5450 | 1500 | 44-Φ24 |
| DN | D | D1 | D2 | B | H | I | Z-Φ |
| 1800 | 2350 | 2280 | 2200 | 1000 | 5750 | 1500 | 48-24 |
| 2000 | 2550 | 2480 | 2400 | 1000 | 6100 | 1500 | 54-24 |
| 2500 | 3750 | 3080 | 3050 | 1000 | 6700 | 1500 | 64-27 |
| 2800 | 3350 | 3280 | 3176 | 1000 | 6900 | 1500 | 64-27 |
