ZYL中央鏈斗式提升機
周先生 13906278080 丁寶勤 13906276368
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
ZYL中央鏈斗式提升機是的一種垂直提升設備，已被廣泛用來提升各種散裝物料，如：礦石、煤、水泥、水泥熟料、糧食、化肥等。
性能特點
性能特點 | 詳細說明 |

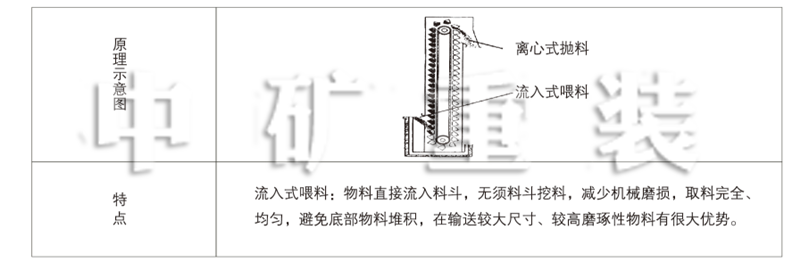

提升能力大 | 采取流入式喂料，離心式拋料，密集型布置的大容量料斗輸送，鏈速快，且提升量大。提升范圍為100~1600m3/h. |
驅動功率小 | 物料提升時，無回料和挖料現象，因此無效功率少，理論計算軸功率是環鏈提升機的45%左右。 |
提升范圍廣 | 這類提升機對物料的種類、特性及塊度的要求少，不僅可提升粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料和溫度≤250℃的物料。 |
提升高度高 | 鏈速高，運行平穩，且采用精密鍛造的耐磨鏈條，因此可達較高的提升高度（70m）. |
使用壽命長 | 提升機的喂料采取流入式，運動部件與物料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會灑落，這就防止了物料對機體的磨損，輸送鏈條采用精密鍛造高強度耐磨鏈條，和鏈輪表面特殊熱處理。延長了鏈條和鏈輪的使用壽命。 |
運行可靠性好 | 設計合理，保證了整機運行的可靠性。無故障時間超過3萬小時。 |
維護便利
| 維修窗、觀察窗均采用快扣設計，操作方便；上下鏈輪采用分體式，維修更換簡單、速度快。 |
技術參數
型號 | 斗寬 | 斗容 L | 斗距 | 鏈速 m/s | 輸送量 M3/h | 鏈速 m/s | 輸送量 M3/h |
ZYL280 | 280 | 8.9 | 300 | 1.28 | 100 | 1.42 | 110 |
ZYL500 | 500 | 15.5 | 300 | 1.28 | 175 | 1.42 | 195 |
ZYL630 | 630 | 19.5 | 300 | 1.28 | 220 | 1.42 | 245 |
料斗的沖填系數：0.75 | |||||||
型號 | 斗寬 | 斗容 L | 斗距 | 鏈速 m/s | 輸送量 M3/h | 鏈速 m/s | 輸送量 M3/h |
ZYL500D | 500 | 29 | 350 | 1.68 | 340 | 1.86 | 380 |
ZYL600 | 600 | 35 | 350 | 1.68 | 440 | 1.86 | 490 |
ZYL720 | 720 | 41.9 | 350 | 1.68 | 530 | 1.86 | 590 |
ZYL800 | 800 | 46.6 | 350 | 1.68 | 590 | 1.86 | 660 |
ZYL900 | 900 | 52.4 | 350 | 1.68 | 670 | 1.86 | 740 |
ZYL1000 | 1000 | 58.2 | 350 | 1.68 | 740 | 1.86 | 830 |
料斗的沖填系數：0.75 | |||||||
型號 | 斗寬 | 斗容 L | 斗距 | 鏈速 m/s | 輸送量 M3/h | 鏈速 m/s | 輸送量 M3/h |
ZYL600X2 | 600/ 2個 | 70 | 350 | 1.68 | 880 | 1.86 | 980 |
ZYL720X2 | 720/ 2個 | 83.8 | 350 | 1.68 | 1060 | 1.86 | 1180 |
ZYL800X2 | 800/ 2個 | 93.2 | 350 | 1.68 | 1180 | 1.86 | 1320 |
ZYL900X2 | 900/ 2個 | 104.8 | 350 | 1.68 | 1340 | 1.86 | 1480 |
ZYL1000 X2 | 1000/ 2個 | 116.4 | 350 | 1.68 | 1480 | 1.86 | 1660 |
料斗的沖填系數：0.75 | |||||||
中央鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
1、運行部件：由料斗和中央鏈組成，小于ZYL1000采取單排鏈，大于ZYL1200采取雙排鏈。
2、驅動裝置：采取Y系列電動機，通過偶合器、減速器組成。（可根據用戶要求而定）。驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。

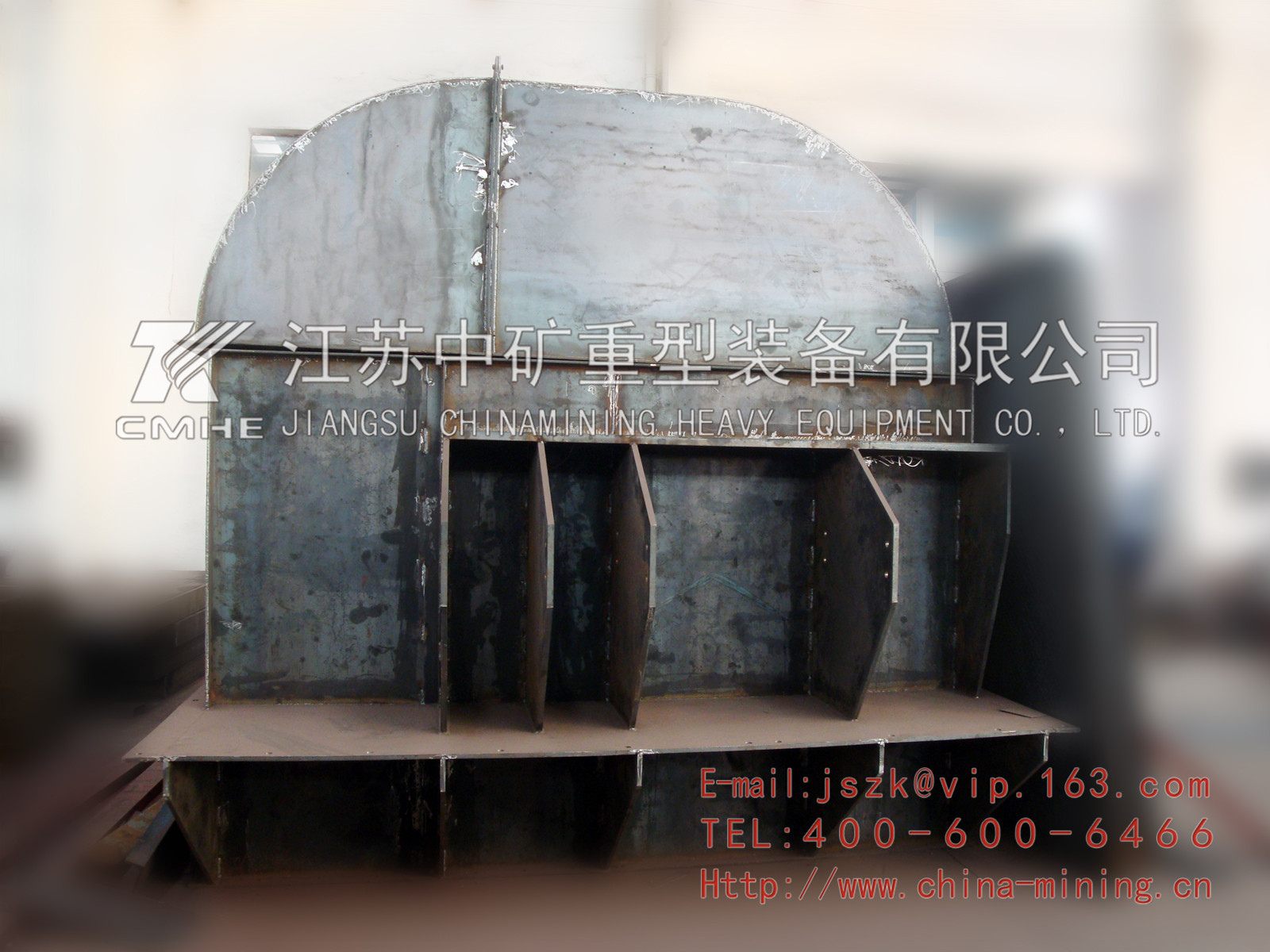

3、上部裝置：安裝有主軸及鏈輪。
4、中部機殼：中間有標準3m高、非標及維修中間節。
5、下部裝置：安裝有張緊裝置，采取墜重張緊。

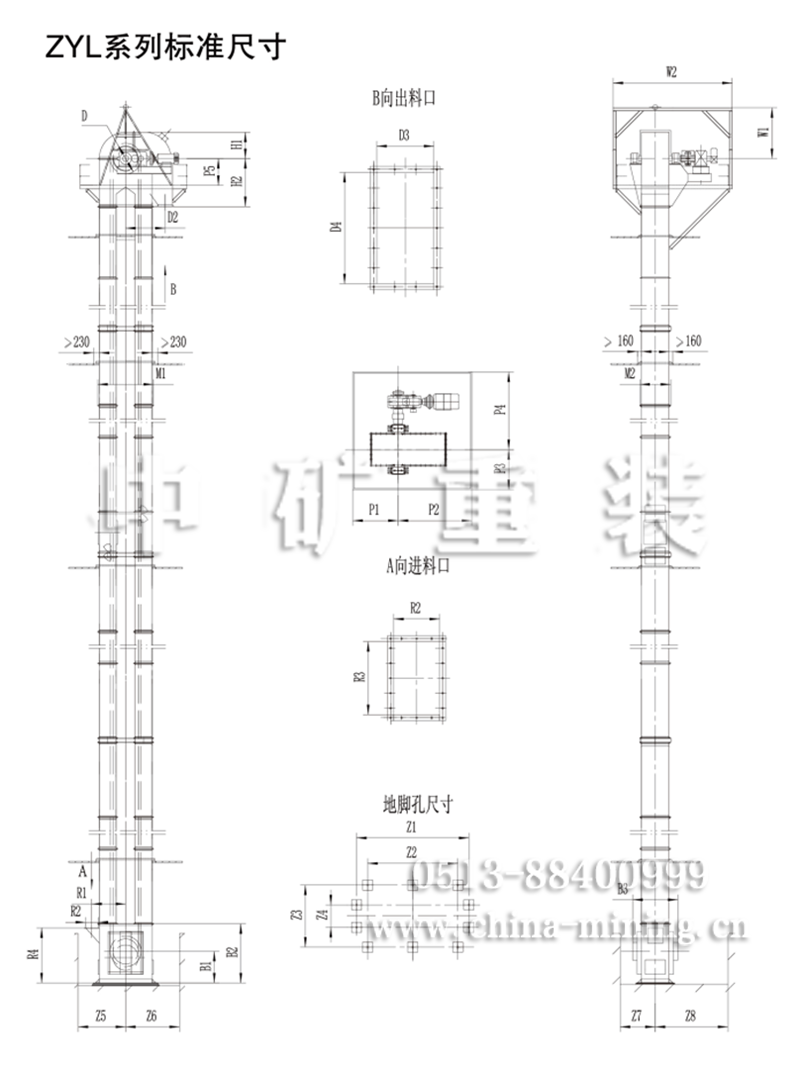

外形尺寸、基礎荷載及動力和保護裝置請與南通中礦公司技術部聯系。
結構特點
中央鏈斗式提升機整機結構有：1、單鏈單斗結構；2、雙鏈雙斗結構；
這種結構性能特別適合提升輸送高溫、大顆粒、磨琢性強調物料。如應用在熟料輸送系統、錕壓機循環系統以及其他輸送條件較為惡劣的系統中，保證了以后高效率，無故障運行，充分滿足了大型水泥廠對于提升機設備可靠性、高壽命和大輸送量的要求。

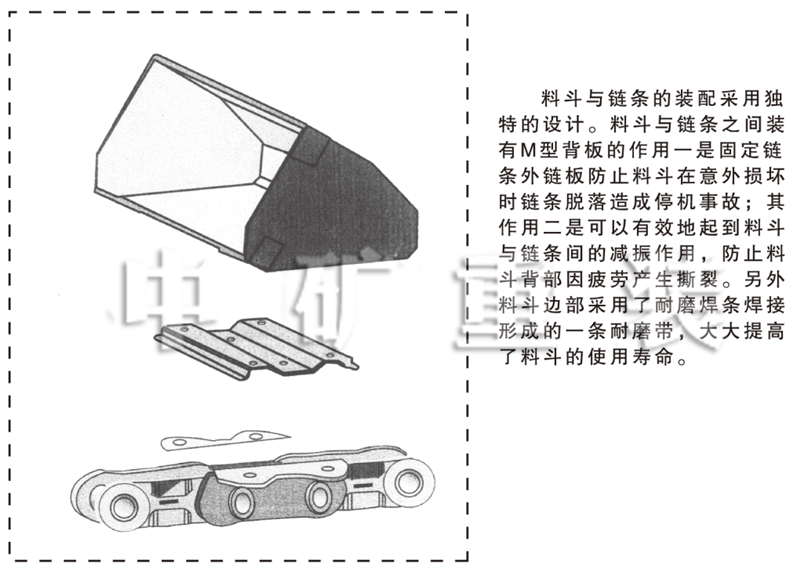

科學的制造工藝確保鏈條每一零件的高精度
鉸7L技術確保了鏈條鏈板的節距與7L徑的統一性；精密加工的碳素結構鋼制成的鏈板確保鏈鏈條鏈板的耐磨壽命與抗疲勞，中頻加熱設備確保鏈鏈條銷軸表面的硬度與深的硬度層、耐磨壽命延長，避免因鏈條銷軸的沖擊突然斷裂。套簡與鏈板的適宜過盈配合能使鏈板孔軸配合面上產生有益的應力，增加鏈條的疲勞壽命。

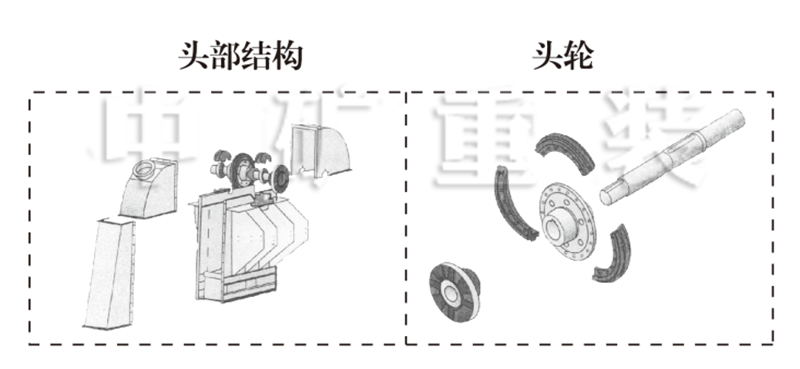

頭／尾鏈輪采用優質42CrMo制造，在數控碾環機上碾鍛而成。輪環表面同樣采用中頻淬火工藝（淬火深度可達5mm，硬度達HRC58-60）使用壽命可達2 0000小時。同時本公司還采用了可拆式裝配方式。頭輪環分成3片（每1 2 0度分1片），尾輪環分成2片（沒1 8 0度分1片）可在不拆鏈條、料斗和輪轂的情況下更換拆裝方便，縮短鏈輪檢修時間。
該鏈輪是無齒驅動結構，這是因?yàn)殒溳喤c鏈條之間能量的傳遞時依靠鏈輪與鏈條之間的三點摩擦作用保證輪緣周邊均勻的磨損，鏈輪直徑與鏈條的節距采用非奇數配合，鏈條與鏈輪每次運轉一周的接觸位置都不在同一點上，提高了鏈輪的使用壽命。
尾部采用重力張緊機構。其結構由尾部配重及高硬度不需要維護的淬硬軸承鋼。此結構使用成本低，維修更換方便，且運行平穩，噪聲低，密封性能好，從而保證設備使用可靠性高。
